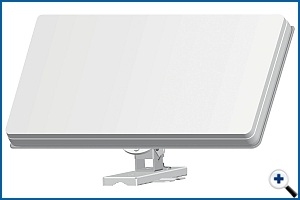

SELFSAT H30D4 QSW:
FLACH-SATANTENNE, DVB-S/S2, WEISS
Artikelnummer: 201157

Service & Downloads

Funktionen/Beschreibung

Preisinformation

SELFSAT H30D4 QSW:
FLACH-SATANTENNE, DVB-S/S2, WEISS
Top-Ausstattung:
• einfache Installation mit integriertem Single-LNB für den Anschluss von einem Receiver
• entspricht einer Schüssel mit 60 cm Durchmesser
• Ideal für den mobilen Einsatz geeignet
• mobil und universell einsetzbar
• Montagezubehör und Montagearm im Lieferumfang enthalten
• vertikale & horizontale Polarisation
• Neigungswinkeleinstellung

Technische Daten:
• LNB-Ausgang: 4
• Empfangsleistung: 33 dBi bei 12,75 GHz
• Signalgewinn: 33,7 dBi bei 12,75 GHz
• Empfangsfrequenz: 10,7 - 12,75 GHz
• Ausgangsfrequenz: 950 - 1950 MHz / 1100 - 2150 MHz
• Bandumschaltung: 0 KHz / 22 KHz
• lokale Frequenz: 9,75~10,6 GHz
• Flachheitsverstärkung: 6 dBp-p (max)
• Spannungsversorgung: 12-14 V DC (vertikal / 16-19 V DC (horizontal)
• Betriebstemperatur: -30°C~ +60°C
• Stromaufnahme: 150 mA (max)
• Gewicht: 4,5 kg
• Abmessungen: 517 x 277 x 58 mm

Technische Daten:
• Eingangselement: WR-75 Waveguide
• Ausgangskomponente: Buchse Typ F
• Ausgangsnennimpedanz: 75 Ohm
• LNB Spannung
• Vertikal: 11,5 - 14,0
• Horizontal: 16,0 - 19,0
• LNB-Rauschzahl: Typ. 0,8
• LNB-Ausgang: 1 H/V-Ausgang, High-low Antennengewinn: 33 dBi bei 12,7 GHz
• doppelte lineare Polarisation: (H/V) halbe Leistung Strahlbreite: >3,0 (11,7 GHz)
• Qualität: (G/T) 12,5 GHz: 10,6
• Luftfeuchtigkeit (Betrieb): 0% bis 90% RH
• Rauschzahl: 0,8 ~ 1,0 dB
• Verstärkungsumwandlung: 58 ~ 68 dB
• Stabilität: +/- 1,0~ +/- 3,0
• Phasenrauschen: -50~ -90 dBc/Hz Spiegelfrequenzunterdrückung: 40 dBc
• Eingang/Ausgang VSRW: 2,5:1

EAN: 9007703018272
