TELEVES H30S2CT2-K FLEX MESSGERÄT:
zum Messen von DVB-S/S2,DVB-T/T2, DVB-C Signalen
Artikelnummer: 218020

Service & Downloads

		>
		PASSENDES PRODUKT MESSKABEL
		DATENBLATT
		INFOFOLDER H30 MESSGERÄTE

Funktionen/Beschreibung

Preisinformation

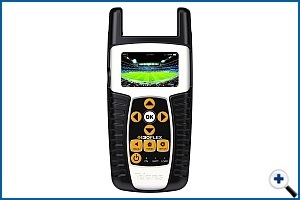

TELEVES H30S2CT2-K FLEX MESSGERÄT:
zum Messen von DVB-S/S2,DVB-T/T2, DVB-C Signalen
mit 2,8" TFT Display f. Bilddarstellungen, inkl. Koffer
Das H30FLEX ist ein tragbares Antennenmessgerät, das entwickelt wurde, um den Bedürfnissen von qualifizierten TV-Installateuren von Satelliten, Kabel oder terrestrischen Empfangsanlagen gerecht zu werden.
Das H30FLEX Messgerät ist ein leichtes portables Gerät, das mit allen notwendigen Funktionen ausgestattet ist, um analoge oder digitale DVB-S/S2 oder DVB-C-Signale zu messen, zu analysieren und zu prüfen.
Die hohe Messgenauigkeit dieses handlichen und tragbaren Messgerätes ist die Voraussetzung um digitale TV-Verteilnetze zur Zufriedenheit der Kunden zu garantieren.
Dieses Handmessgerät kann nachträglich optional mit Software-Lizenzen für weitere Empfangsstandards aktualisiert werden. Personalisieren Sie das Messgerät ganz nach Ihren Bedürfnissen.

Top Ausstattung:
• DVB-S/S2 + DVB-C + DVB-T/T2
• leichtes und robustes Gehäuse
• benutzerfreundliche Bedienoberfläche
• intuitives Einhand-Bedienkonzept
• Multi-Standard
• alle Messungen werden durch Drücken einer einzigen Taste durchgeführt und
die Ampeldarstellung hilft dabei Installationsfehler zu vermeiden

Technische Daten:
• Display: 2.8“TFT 400x240 Farbdisplay
• Stromversorgung: Eingang: 100-240V~ 50-60 Hz / Ausgang: 12VDC, 3A
• Akku: Li-Ionen Akku (7.2 VDC, 2300 mAh), Laufzeit >4 Std (abhängig von der Betriebsart)
• Schnittstellen: USB 2.0/Ethernet 1GB für Messdaten Download und Software-Optional-Funktion
• Messdatenspeicher: 400MB (intern) für Messungen
• Eingangsimpedanz: 75 Ohm, F-Anschluss austauschbar mit beiliegenden Adaptern
Frequenz:
• Frequenzbereiche: 50-880 MHz, 950-2200 MHz
• Auflösung: 125 kHz
• Frequenz oder Kanal
Spektrumanalyser:
• SPAN-Einstellung: 5, 10, 20, 50, 100, 200, 500 MHz und gesamtes Band
• Scale: 5 und 10 dB/div
• Referenzpegel (autom. und manuell)
DVB-S-Messungen (Modulation: QPSK):
• Pegel: 45-110 dBµV
• CBER: 9.9E-2 - 1.0E-6
• VBER: 1.0E-4 - 1.0E-8 / MER: bis 20 dB / C/N: Automatisch
• Konstellationsdigramm
• SCR: EN 50494
• dCSS: EN 50607 (optional gegen Aufpreis erhältlich)
DVB-S2-Messungen (Modulation: QPSK, 8PSK):
• Pegel: 45-110 dBµV
• Link Margin bis 10 dB / MER bis zu 20 dB / LDPC BER: 9.9E-2 - 1.0E-6
• BCHBER: 9.9E-2 - 1.0E-8
• Konstellationsdigramm
• SCR: EN 50494
• dCSS: EN 50607 (optional gegen Aufpreis erhältlich)
DVB-T-Messungen (Modulation: COFDM: QPSK, 16QAM, 64QAM)
• Bilddarstellung unverschlüsselter Kanäle
• Pegel 45 bis 110 dBµV (bis 120 dBµV optional gegen Aufpreis erhältlich)
• CBER: 1.E-2 - 1.0E-8
• VBER: 1.0E-3 - 1.0E-8 / MER bis 35 dB
• C/N automatisch
DVB-T2-Messungen (Modulation: COFDM: QPSK, 16QAM, 64QAM und 256QAM)
• Bilddarstellung unverschlüsselter Kanäle
• Pegel 45 bis 110 dBµV (bis 120 dBµV optional gegen Aufpreis erhältlich)
• LDPCBER: 9.9E-2 - 1.0E-6
• BCHBER: 1.0E-3 - 1.0E-8
• Link Margin: bis 30 dB
• MER: bis 35 dB
• C/N automatisch
• Echos, Konstellationsdiagramm
DVB-C Messungen (Modulation: 16QAM, 32QAM, 64QAM, 128QAM und 256QAM)
• Bilddarstellung unverschlüsselter Kanäle
• Pegel 45 bis 110 dBµV (bis 120 dBµV optional gegen Aufpreis erhältlich)
• CBER: 1.E-2 - 1.0E-8
• MER bis 40 dB
• C/N automatisch
analoge Messungen:
• Level 25 und 125 dBµV, V/A, C/N
Messungen und Funktionalitäten:
• Terr. Messpläne: CCIR, CCIR+LTE, OIRT, KBW, FCC, DAB, SIM
• Sat. Messpläne: 68E INTEL (C), 42E TURK, 39E HELLAS, 33E EUTEL, 28E ASTRA, 26E BADR, 25E EUTEL, 23E ASTRA,
21E EUTEL, 19E ASTRA, 16E EUTEL, 13E HOTB, 10E EUTEL, 10 EUTEL, 9E EUTEL, 7E EUTEL, 4E ASTRA, 1W THOR5,
1W THOR6, 5W EUTEL(C), 7W NILE, 30W HISPA, 48W AMZC, 48W AMAZ, SIM
• Einheiten: dBµV, dBmV, dBm
• LNB Versorgung: 13, 18 Vdc
• LNB Schaltung: 22 kHz
• Abmessungen (HxBxT): 175 x 100 x 52 mm
• 1 Jahr Garantie

Lieferumfang:
12V-Netzteil, 12V-KFZ-Adapter, verschiedene Stecker und Adapter für alle Applikationen, Tragegurt

EAN: 9007703027281
